วิธีเชื่อมต่อแบตเตอรี่ Lipo ในซีรีส์?

การเชื่อมต่อแบตเตอรี่ LIPO ในซีรีส์เป็นวิธีปฏิบัติทั่วไปสำหรับมือสมัครเล่นและมืออาชีพที่ต้องการเพิ่มแรงดันไฟฟ้าของระบบพลังงานของพวกเขา ไม่ว่าคุณจะทำงานกับยานพาหนะ RC, โดรนหรือโครงการอิเล็กทรอนิกส์อื่น ๆ การทำความเข้าใจวิธีการเชื่อมต่อแบตเตอรี่ LIPO อย่างถูกต้องสามารถช่วยเพิ่มประสิทธิภาพของอุปกรณ์ได้อย่างมีนัยสำคัญ ในคู่มือที่ครอบคลุมนี้เราจะสำรวจ Ins and outs ของการเชื่อมต่อแบตเตอรี่ Lipo ในซีรีส์โดยเน้นเป็นพิเศษเกี่ยวกับตัวเลือกความจุสูงเช่นแบตเตอรี่ lipo 16000mAhแพ็ค

ซีรี่ส์เทียบกับคู่ขนาน: แบตเตอรี่ Lipo ไหนดีกว่ากัน?

ก่อนที่จะดำน้ำเข้าไปในข้อมูลเฉพาะของการเชื่อมต่อแบตเตอรี่ Lipo ในซีรีส์มันเป็นสิ่งสำคัญที่จะต้องเข้าใจความแตกต่างระหว่างซีรี่ส์และการเชื่อมต่อแบบขนาน แต่ละวิธีมีจุดประสงค์ที่แตกต่างและให้ประโยชน์ที่ไม่ซ้ำกันสำหรับการตั้งค่าพลังงานของคุณ

การเชื่อมต่อซีรีส์:

1. เพิ่มแรงดันไฟฟ้าโดยรวม

2. รักษาความจุเดียวกัน (mAh) เป็นแบตเตอรี่เดียว

3. เหมาะสำหรับแอปพลิเคชันที่ต้องการแรงดันไฟฟ้าที่สูงขึ้น

การเชื่อมต่อแบบขนาน:

1. รักษาแรงดันไฟฟ้าเดียวกันกับแบตเตอรี่เดียว

2. เพิ่มกำลังการผลิตโดยรวม (MAH)

3. เหมาะสำหรับการขยายรันไทม์โดยไม่ต้องเปลี่ยนแรงดันไฟฟ้า

เมื่อตัดสินใจระหว่างซีรีส์และการเชื่อมต่อแบบขนานให้พิจารณาความต้องการเฉพาะของคุณ หากคุณทำงานกับไฟล์แบตเตอรี่ lipo 16000mAhและต้องการแรงดันไฟฟ้ามากขึ้นการเชื่อมต่อซีรีส์เป็นวิธีที่จะไป อย่างไรก็ตามหากคุณพอใจกับแรงดันไฟฟ้าปัจจุบันและต้องการขยายรันไทม์ของอุปกรณ์ของคุณการเชื่อมต่อแบบขนานจะเหมาะสมกว่า

เป็นที่น่าสังเกตว่าการตั้งค่าขั้นสูงบางอย่างใช้ทั้งซีรีย์และการเชื่อมต่อแบบขนานเพื่อให้ได้แรงดันไฟฟ้าและความจุที่ต้องการ การกำหนดค่านี้มักจะเรียกว่าการจัดเรียงแบบขนาน

เคล็ดลับความปลอดภัยสำหรับการเชื่อมต่อแบตเตอรี่ lipo 16000mAh

ความปลอดภัยควรเป็นสิ่งสำคัญที่สุดของคุณเมื่อทำงานกับแบตเตอรี่ Lipo โดยเฉพาะอย่างยิ่งความจุสูงเช่นแบตเตอรี่ lipo 16000mAh- แบตเตอรี่เหล่านี้เก็บพลังงานจำนวนมากและหากมีความผิดพลาดอาจมีความเสี่ยงร้ายแรง นี่คือเคล็ดลับความปลอดภัยที่สำคัญที่ควรทราบ:

1. ใช้แบตเตอรี่ที่ตรงกัน: เมื่อเชื่อมต่อแบตเตอรี่ในซีรีย์ให้แน่ใจว่าแบตเตอรี่ทั้งหมดมีความจุอัตราการคายประจุและจำนวนเซลล์เท่ากัน การผสมแบตเตอรี่ที่แตกต่างกันอาจนำไปสู่การชาร์จที่ไม่สมดุลและอันตรายจากความปลอดภัยที่อาจเกิดขึ้น

2. ตรวจสอบความเสียหาย: ตรวจสอบแต่ละแบตเตอรี่เพื่อรับสัญญาณของความเสียหายทางกายภาพเช่นอาการบวมการเจาะหรือความผิดปกติ อย่าใช้แบตเตอรี่ที่เสียหายในการตั้งค่าของคุณ

3. ใช้ตัวเชื่อมต่อที่เหมาะสม: ลงทุนในขั้วต่อคุณภาพสูงและตรวจสอบให้แน่ใจว่าได้รับการจัดอันดับสำหรับการตั้งค่าของคุณในปัจจุบัน ตัวเชื่อมต่อราคาถูกหรือต่ำกว่าสามารถร้อนเกินไปและเสี่ยงต่อการเกิดเพลิงไหม้

4. การชาร์จสมดุล: ใช้เครื่องชาร์จสมดุลที่ออกแบบมาสำหรับแบตเตอรี่ LIPO เสมอ สิ่งนี้ทำให้มั่นใจได้ว่าแต่ละเซลล์ภายในชุดแบตเตอรี่จะถูกชาร์จอย่างสม่ำเสมอป้องกันการชาร์จมากเกินไปและยืดอายุการใช้งานแบตเตอรี่

5. ตรวจสอบอุณหภูมิ: จับตาดูอุณหภูมิของแบตเตอรี่ในระหว่างการชาร์จและการปลดปล่อย หากแบตเตอรี่ร้อนเกินไปให้ถอดมันทันทีและปล่อยให้มันเย็นลง

6. จัดเก็บอย่างปลอดภัย: เมื่อไม่ได้ใช้งานเก็บแบตเตอรี่ Lipo ของคุณไว้ในภาชนะบรรจุไฟหรือถุง Lipo-Safe เก็บไว้ที่อุณหภูมิห้องและอยู่ห่างจากวัสดุไวไฟ

7. ใช้ตัวตรวจสอบแรงดันไฟฟ้า: ตรวจสอบแรงดันไฟฟ้าของแบตเตอรี่ของคุณเป็นประจำเพื่อให้แน่ใจว่าพวกเขาไม่ได้ถูกชำระมากเกินไป แบตเตอรี่ LIPO ส่วนใหญ่ไม่ควรปล่อยต่ำกว่า 3.0V ต่อเซลล์

โดยทำตามแนวทางความปลอดภัยเหล่านี้คุณสามารถลดความเสี่ยงที่เกี่ยวข้องกับการเชื่อมต่อและการใช้แบตเตอรี่ Lipo ที่มีความจุสูงในซีรีส์

แรงดันไฟฟ้าเปลี่ยนแปลงอย่างไรเมื่อเดินสายแบตเตอรี่ Lipo ในซีรีส์

การทำความเข้าใจว่าแรงดันไฟฟ้าเปลี่ยนแปลงอย่างไรเมื่อเชื่อมต่อแบตเตอรี่ LIPO ในซีรีย์เป็นสิ่งสำคัญสำหรับการบรรลุผลผลิตพลังงานที่ต้องการสำหรับโครงการของคุณ มาทำลายพื้นฐานและสำรวจว่าสิ่งนี้นำไปใช้กับแบตเตอรี่ที่มีความจุสูงเช่นแบตเตอรี่ lipo 16000mAh.

เมื่อคุณเชื่อมต่อแบตเตอรี่ Lipo ในซีรีส์แรงดันไฟฟ้าของแบตเตอรี่แต่ละตัวจะเพิ่มขึ้นในขณะที่ความจุยังคงเหมือนเดิม นี่คือสูตรง่ายๆที่ต้องจำไว้:

แรงดันไฟฟ้าทั้งหมด = แรงดันไฟฟ้าของแบตเตอรี่ 1 + แรงดันไฟฟ้าของแบตเตอรี่ 2 + ... + แรงดันไฟฟ้าของแบตเตอรี่ n

ตัวอย่างเช่นหากคุณมีแบตเตอรี่ Lipo 3s (3 เซลล์) สองตัวแต่ละตัวมีแรงดันไฟฟ้าเล็กน้อยที่ 11.1V การเชื่อมต่อในซีรีส์จะส่งผลให้เกิดแรงดันไฟฟ้าทั้งหมด 22.2V อย่างไรก็ตามความจุจะยังคงเหมือนกันกับแบตเตอรี่เดียว

มาใช้สิ่งนี้กับสถานการณ์แบตเตอรี่ lipo 16000mAh:

สมมติว่าคุณมีแบตเตอรี่ lipo 16000mAh 4S สองตัวแต่ละตัวมีแรงดันไฟฟ้าเล็กน้อยที่ 14.8V เมื่อเชื่อมต่อในซีรีส์คุณจะได้รับ:

- แรงดันไฟฟ้าทั้งหมด: 14.8V + 14.8V = 29.6V

- ความจุ: 16000mAh (ไม่เปลี่ยนแปลง)

การกำหนดค่านี้จะเหมาะสำหรับแอปพลิเคชันที่ต้องการแรงดันไฟฟ้าที่สูงขึ้นในขณะที่ยังคงความจุสูงของแบตเตอรี่ดั้งเดิม

เป็นสิ่งสำคัญที่จะต้องทราบว่าเมื่อเชื่อมต่อแบตเตอรี่ในอนุกรมคุณต้องตรวจสอบให้แน่ใจว่าแบตเตอรี่ทั้งหมดมีความจุและจำนวนเซลล์เท่ากัน การผสมแบตเตอรี่กับข้อกำหนดที่แตกต่างกันสามารถนำไปสู่การชาร์จและการปลดปล่อยที่ไม่สมดุลซึ่งอาจสร้างความเสียหายให้กับแบตเตอรี่หรือสร้างอันตรายจากความปลอดภัย

นอกจากนี้โปรดทราบว่าการเพิ่มแรงดันไฟฟ้าโดยการเชื่อมต่อแบตเตอรี่ในอนุกรมยังเพิ่มกำลังไฟของระบบของคุณ ตรวจสอบให้แน่ใจว่าตัวควบคุมความเร็วอิเล็กทรอนิกส์ของคุณ (ESCs) มอเตอร์และส่วนประกอบอื่น ๆ สามารถจัดการกับแรงดันไฟฟ้าและพลังงานที่เพิ่มขึ้น

นี่คือคำแนะนำทีละขั้นตอนในการเชื่อมต่อแบตเตอรี่ Lipo ในซีรีส์:

1. ตรวจสอบให้แน่ใจว่าแบตเตอรี่ทั้งหมดจะถูกชาร์จเต็มและมีแรงดันไฟฟ้าความจุและจำนวนเซลล์เท่ากัน

2. เชื่อมต่อขั้วบวกของแบตเตอรี่แรกเข้ากับขั้วลบของแบตเตอรี่ที่สอง

3. ขั้วบวกที่เหลืออยู่ของแบตเตอรี่ที่สองจะกลายเป็นเอาต์พุตบวกใหม่

4. ขั้วลบที่เหลือของแบตเตอรี่แรกจะกลายเป็นเอาต์พุตเชิงลบใหม่

5. หากใช้แบตเตอรี่มากกว่าสองก้อนให้ดำเนินการต่อรูปแบบนี้ให้เชื่อมต่อเป็นบวกกับลบระหว่างแบตเตอรี่เสมอ

6. ใช้มัลติมิเตอร์เพื่อตรวจสอบแรงดันไฟฟ้าทั้งหมดในเอาต์พุตบวกและลบใหม่

7. เชื่อมต่อแบตเตอรี่แบบมีสายซีรีย์เข้ากับอุปกรณ์ของคุณเพื่อให้มั่นใจว่าขั้วที่เหมาะสม

โปรดจำไว้ว่าเมื่อชาร์จแบตเตอรี่เชื่อมต่อเป็นอนุกรมคุณจะต้องใช้เครื่องชาร์จที่สามารถจัดการแรงดันไฟฟ้าที่สูงขึ้นได้ มือสมัครเล่นหลายคนชอบที่จะตัดการเชื่อมต่อแบตเตอรี่และชาร์จเป็นรายบุคคลเพื่อให้แน่ใจว่าการชาร์จที่สมดุลและเพิ่มความปลอดภัยสูงสุด

การบำรุงรักษาแบตเตอรี่ LIPO ที่เชื่อมต่อกับอนุกรมของคุณอย่างเหมาะสมนั้นมีความสำคัญต่อการยืนยาวและความปลอดภัย ตรวจสอบแรงดันไฟฟ้าของแบตเตอรี่แต่ละตัวในซีรีส์เป็นประจำเพื่อให้แน่ใจว่ามีการปล่อยออกมาอย่างสม่ำเสมอ หากคุณสังเกตเห็นความแตกต่างที่สำคัญอาจถึงเวลาที่จะปรับสมดุลแพ็คหรือเปลี่ยนแบตเตอรี่

สำหรับผู้ที่ทำงานกับแบตเตอรี่ที่มีความจุสูงเช่นแบตเตอรี่ lipo 16000mAh ให้พิจารณาการลงทุนในบอร์ดการกระจายพลังงาน (PDB) ที่ออกแบบมาสำหรับการเชื่อมต่อแบบอนุกรม บอร์ดเหล่านี้สามารถช่วยจัดการการไหลของพลังงานได้อย่างมีประสิทธิภาพมากขึ้นและมักจะมีตัวควบคุมแรงดันไฟฟ้าในตัวเพื่อปกป้องส่วนประกอบของคุณ

เมื่อคุณรู้สึกสะดวกสบายมากขึ้นกับการเชื่อมต่อแบบซีรีส์คุณอาจสำรวจการตั้งค่าขั้นสูงมากขึ้นเช่นชุดค่าผสมแบบขนาน การกำหนดค่าเหล่านี้ช่วยให้คุณเพิ่มทั้งแรงดันไฟฟ้าและความจุซึ่งให้ความยืดหยุ่นมากขึ้นในการออกแบบระบบพลังงานของคุณ

นอกจากนี้ยังคุ้มค่าที่จะกล่าวถึงว่าในขณะที่การเชื่อมต่อแบตเตอรี่ในซีรีส์สามารถให้ประโยชน์ที่สำคัญ แต่ก็ไม่จำเป็นหรือแนะนำให้ใช้สำหรับทุกแอปพลิเคชัน พิจารณาข้อกำหนดด้านพลังงานเฉพาะของคุณและปรึกษากับผู้เชี่ยวชาญหรือแนวทางของผู้ผลิตก่อนที่จะทำการเปลี่ยนแปลงที่สำคัญในการตั้งค่าพลังงานของคุณ

โดยสรุปการเชื่อมต่อแบตเตอรี่ LIPO ในซีรีส์เป็นเทคนิคที่ทรงพลังสำหรับการเพิ่มแรงดันไฟฟ้าในโครงการของคุณ โดยทำตามโปรโตคอลความปลอดภัยที่เหมาะสมและทำความเข้าใจหลักการที่อยู่เบื้องหลังการเชื่อมต่อแบบซีรีส์คุณสามารถควบคุมพลังของแบตเตอรี่ที่มีความจุสูงเช่นแบตเตอรี่ lipo 16000mAh เพื่อผลักดันโครงการของคุณให้สูงขึ้น

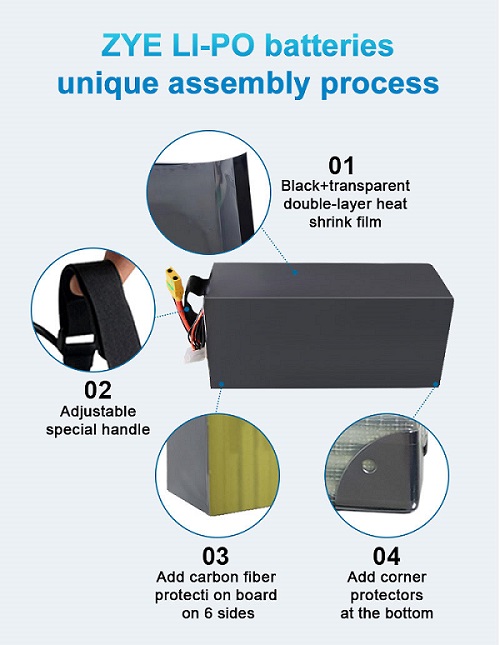

พร้อมที่จะนำโครงการของคุณไปสู่อีกระดับด้วยแบตเตอรี่ Lipo ที่มีความจุสูงหรือไม่? มองไม่ไกลไปกว่าช่วงพรีเมี่ยมของ Zyeแบตเตอรี่ lipo 16000mAhแพ็ค แบตเตอรี่ของเราได้รับการออกแบบมาเพื่อประสิทธิภาพและความปลอดภัยที่ดีที่สุดเหมาะสำหรับการเชื่อมต่อแบบอนุกรมในการใช้งานที่ต้องการ อย่าชำระน้อยลง - อัพเกรดระบบพลังงานของคุณวันนี้! ติดต่อเราที่cathy@zyepower.comเพื่อเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเราและวิธีที่พวกเขาสามารถปฏิวัติโครงการของคุณได้
